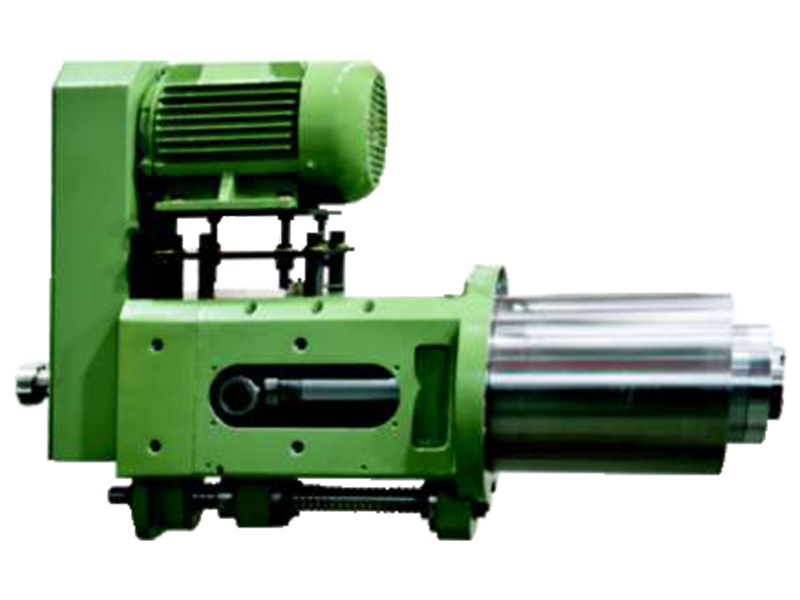

NC45伺服動力主軸頭配置選型表
產品編碼: NC45-BT50-001至005 (001-002為鈷攻兩用型)						●標配x不生產
序號	配置内容	001標准配置	002標准配置	003標准配置	004標准配置	005標准配置
1	主軸頭顏色蘋果绿	●	●	●	●	customize
2	主軸電機為伺服電機4.4KW 參照主軸轉速與伺服電機轉速對照表	●	●	x	x	Customer offer
3	主軸電機為伺服電機5.5KW 參照主軸轉速與伺服電機轉速對照表	x	●	x	x	Customer offer
4	3.0-4.0KW主軸電機一般交流電機	x	x	參照一般交流電機轉速配置對照表	參照一般交流電機轉速配置對照表	Customer offer
5	1.8KW主軸進給驅動伺服電機	●	●	●	●	Customer offer
6	主軸進給快速移位速度	24m/min	24m/min	24m/min	24m/min	24m/min
7	主軸外徑、主軸型式BT50	φ180mm	φ180mm	φ180mm	φ180mm	φ180mm
8	主軸軸承(日本NSK為主)	Front:7216P4x3 Back:7015P4x2	Front:7216P5x3 Back:7015P5x2	Front:7216P5x3 Back:6015x2	Front:6216x3 Back:6015x2	Customer select
9	主軸重復定位精度	0.02mm	0.02mm	0.02mm	0.02mm	customize
10	主軸行程	180mm	180mm	180mm	180mm	180mm
11	主軸原點光電近接開關1個	●	●	●	●	●
12	主軸轉速最高RPM/每分鐘	3000參照主軸轉速與伺服電機轉速對照表	2500參照主軸轉速與伺服電機轉速對照表	2000(可指定轉速) 參照一般交流電機轉速配置對照表	1500(可指定轉速) 參照一般交流電機轉速配置對照表	客户(可指定轉速) 一般交流電機轉速配置對照表
13	潤滑油給油管路系統	●	●	●	●	●
14	軸承給油脂管路、油嘴	●	●	●	●	●
15	8YU齒輪皮帶輪、軸承6216x2	55 teeth	55 teeth	55 teeth	55 teeth	55 teeth
16	三方向可轉向皮帶輪罩	●	●	●	●	●
17	滚珠絲杆φ40x10節距	●	●	●	●	●
18	滚珠絲杆軸承7206x3前7206x2后	●	●	●	●	●
19	可配多軸器	x	x	●	●	●
20	手動油壓打刀、拉刀功能BT50	customer select	customer select	customer select	x	customer select
21	主軸精度	0.003mm	0.005mm	0.008mm	0.01mm	customer select

Product Center

生产一流的产品是长虹永恒的主题；一切为用户着想、让用户满意，是长虹机械最忠诚的承诺！

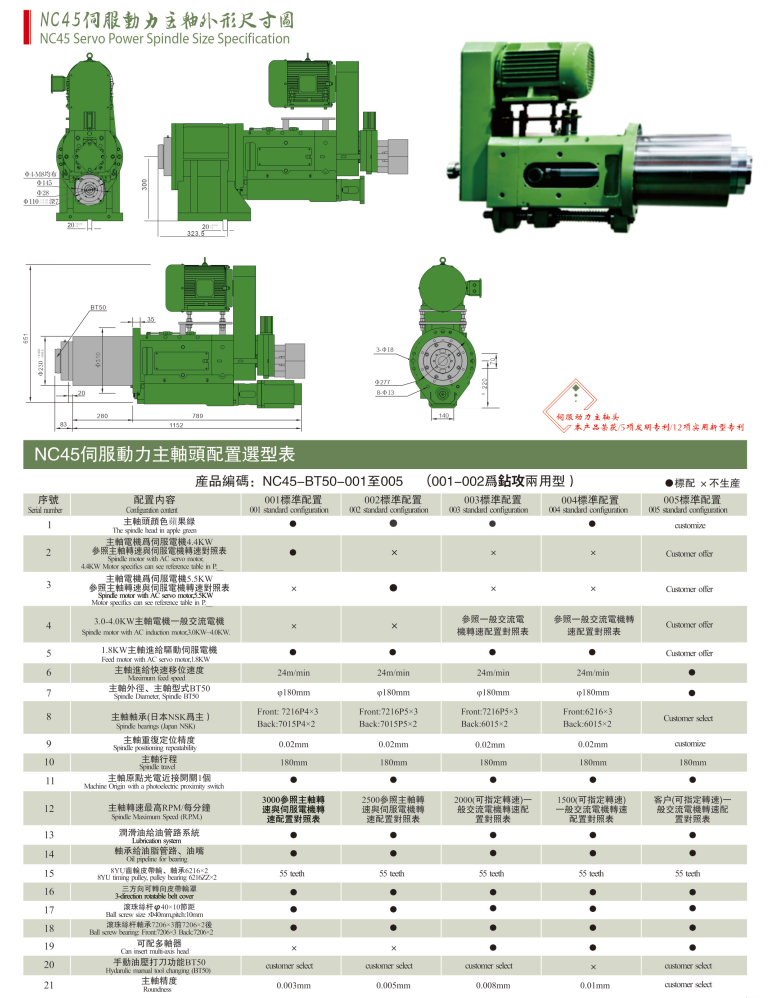

NC45伺服動力主軸外形尺寸圖
